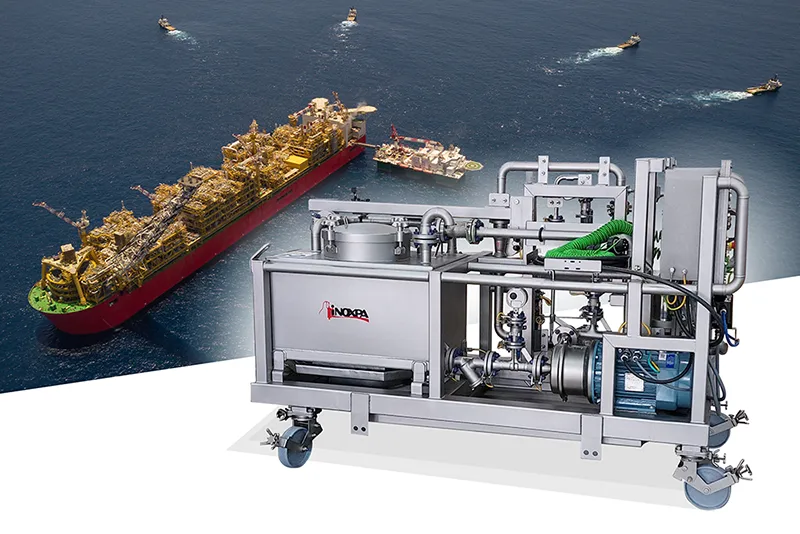

Fallstudien: Für den Hochsee-Einsatz entworfene mobile CIP-Anlage
Kunde
Der Kunde ist ein bedeutender Hersteller von Hydraulikanlagen für die petrochemische Industrie zur Förderung von Erdöl und Erdgas auf hoher See.
Projekt
Er benötigte ein komplexes mobiles CIP-System von höchster Qualität für die Reinigung des Membranfiltersystems an Bord seines FPSO-Schiffes (Floating Production Storage and Offloading Unit – Schwimmende Produktions- und Lagereinheit), das im asiatischen Pazifikraum arbeitet.
Der Kunde fand kein geeignetes Unternehmen mit ausreichender Erfahrung auf dem Gebiet CIP-Reinigung, Offshore-Anforderungen und gesetzliche Bestimmungen beim Hochsee-Einsatz, und INOXPA konnte ihm hier genau die richtige Lösung bieten.
Dank der großen Erfahrung von INOXPA verfügen wir jetzt über eine neuartige maßgeschneiderte mobile CIP-Anlage, die eine optimale Leistung des Membranfiltersystems auf unserem FPSO-Schiff gewährleistet.
Dank der großen Erfahrung von INOXPA verfügen wir jetzt über eine neuartige maßgeschneiderte mobile CIP-Anlage, die eine optimale Leistung des Membranfiltersystems auf unserem FPSO-Schiff gewährleistet.
Warum INOXPA?
INOXPA analysierte die gestellten Anforderungen und brachte diese mit unseren Standarddesigns der hygienegerechten CIP-Reinigungsanlagen in Einklang.
Wir präsentierten ein wahres Hybrid-Projekt mit Technologien aus zwei völlig unterschiedlichen Industriezweigen, das der Kunde positiv aufnahm und akzeptierte.
Lösung von INOXPA
Dieses System musste vollkommen manuell arbeiten und durfte nur wenige einfache Steuerungen für Ein- und Ausschaltung besitzen. Die gesamte Prozessinstrumentierung ist analog und mit einer überaus einfachen elektrischen Anlage versehen. Wir mussten eine spezielle, für den Hochsee-Einsatz geeignete Filterpatrone in die Anlage integrieren, zusammen mit weiteren besonderen Bauteilen, die bei unserem gewöhnlichen hygienegerechten Design nicht zur Anwendung kommen.
Merkmale der Anlage
Wir haben zwei Anlagen mit sehr ähnlichem Design hergestellt, die komplett aus rostfreiem Edelstahl 316L gefertigt sind und die folgenden Merkmale besitzen:
- Ein einziger Behälter mit 200 Liter Fassungsvermögen.
- Kreiselpumpe Hyginox SEN-28.
- Steuertafel aus rostfreiem Edelstahl mit Schutzklasse IP65-66.
- Mehrfachausgang.
- Einzeldurchlauf.
- Design mit niedrigem Mengenstrom.
- ATEX-Zertifikat für Zone 2 II 3G EX dii BT3Gc.
Hervorzuhebende Punkte
- Das CIP-Hybridsystem von INOXPA kombiniert Technologien unterschiedlicher Industriezweige, bietet eine einzigartige Lösung und ist an besondere Reinigungsanforderungen angepasst.
- Die komplett aus rostfreiem Edelstahl 316L gefertigte CIP-Anlage garantiert eine optimale Leistung unter schwierigen Bedingungen auf hoher See.
- Mit dem ATEX-Zertifikat für Zone 2 II 3G EX dii BT3Gc ist das System für explosionsfähige Atmosphären ausgelegt, eine unerlässliche Voraussetzung für diesen Anwendungsbereich.
- Beide Anlagen erfüllen die strengen Sicherheitsbestimmungen für den Einsatz auf hoher See.
- Dank einer speziellen Filterpatrone und einem Design mit niedrigem Mengenstrom wird eine maximale Filterwirkung erreicht, während gleichzeitig die Betriebskosten und die Auswirkungen auf die Umwelt minimiert werden.
