A480 / A490 Scheibenventil

  • Scheibenventil
  • Scheibenventil
  • Scheibenventil
  • Scheibenventil
  • Scheibenventil
  • Scheibenventil

Die manuell oder automatisch betätigten Scheibenventile vom Typ A480 können bei den meisten Anwendungsfällen in Verbindung mit flüssigen Produkten in der Lebensmittel-, Chemie- und Pharmaindustrie zum Einsatz kommen. Dank seines besonderen Designs bietet das zwischen Flanschen angebrachte Scheibenventil A490 eine einfache Installation und Wartung, wobei das Ventil mithilfe von 4 Schrauben ausgebaut werden kann, während die Flansche fest an der Anlage verschweißt bleiben.

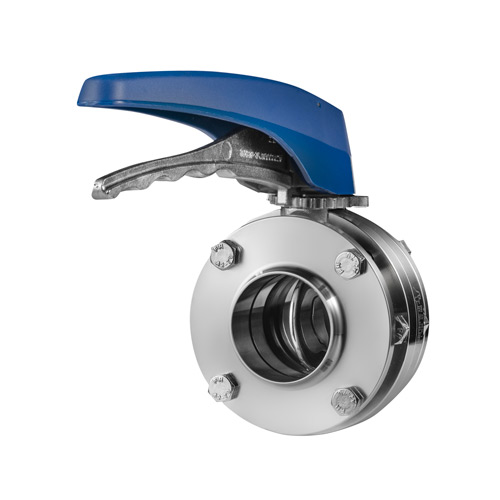

Die Scheibenventile können automatisch mittels Stellantrieb oder manuell per Hebel betätigt werden. Durch den Hebel wird das Ventil in der Schaltstellung „geöffnet“ oder „geschlossen“ verriegelt, es gibt aber auch andere Versionen mit Zwischenstellungen. Der Stellantrieb wandelt die Axialbewegung des Kolbens in eine 90-Grad-Drehbewegung um, die auf die Scheibe übertragen wird.

Information

A480 / A490 Scheibenventil

Aufbau und Kenndaten

Entwurf gemäß EHEDG-Richtlinien.
Hebel sowie pneumatische oder elektrische Betätigungen leicht austauschbar.
Geringer Druckverlust.
Mit jeder beliebigen Verbindungsform austauschbare Seiten.
Nachverfolgbarkeit der Bauteile.
Die Dichtungen erfüllen die Anforderungen der USP CLASS VI.

Materialien

Scheibe 1.4404 (AISI 316L)
Seiten 1.4307 (AISI 304L) oder 1.4404 (AISI 316L)
Sonstige Stahlteile 1.4307 (AISI 304L)
Dichtung EPDM, HNBR, VMQ oder FPM

Oberflächenbeschaffenheit:
Innen Ra ≤ 0,8 µm
Außen Mechanisch bearbeitet

Optionen

Verschiedene Hebelarten.

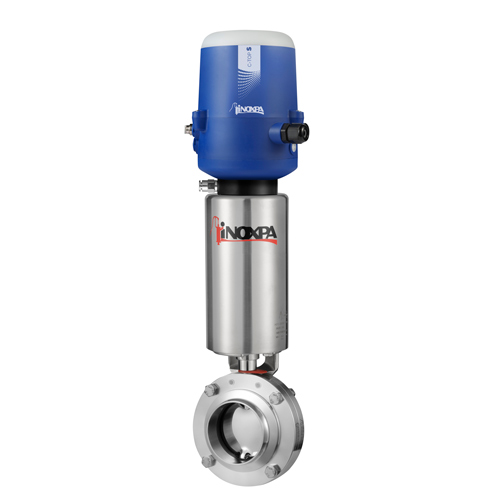

Einfach und doppelt wirkender pneumatischer Stellantrieb oder elektrischer Stellantrieb.
Induktive Positionsgeber.
Steuerkopf C-TOP S.
Verfügbar als ATEX-Ausführung.

Dokument

Technisches datenblatt (8)
Quick installation guide (1)
Bedienungsanleitung (4)
3D CAD (24)
Funktionsprinzip
Materialien and Optionen

Scheibe 1.4404 (AISI 316L)
Seiten 1.4307 (AISI 304L) oder 1.4404 (AISI 316L)
Sonstige Stahlteile 1.4307 (AISI 304L)
Dichtung EPDM, HNBR, VMQ oder FPM

Oberflächenbeschaffenheit:
Innen Ra ≤ 0,8 µm
Außen Mechanisch bearbeitet

Verschiedene Hebelarten.
Einfach und doppelt wirkender pneumatischer Stellantrieb oder elektrischer Stellantrieb.
Induktive Positionsgeber.
Steuerkopf C-TOP S.
Verfügbar als ATEX-Ausführung.
